トライバンダーDJ-G7を充電スタンドに挿しっ放しにしていたら過充電でLi-ion電池がダメになりました。新しい電池パックは高いので中の電池を交換しました。

ハンディを持っていても移動運用をしないままバッテリーがダメになっちゃった！

　144/430/1200MHzトライバンダー、ジェネラルカバーレッジ受信機能がハンディの筐体内に入っているALINCOのDJ-G7。ハンディだから野外に持ち出してとはならず、持っていても移動運用は一度もしたことがありません。外部アンテナを繋いでスタンドに挿しっ放し、要するに受信機としてしか使っていません。ところがスタンドから外してみるとダウン・・・「あちゃ〜！」

　「どうしたの？何で？」と思ってスタンドに戻すと赤いLEDが点灯し充電が開始されます。気が着くと消灯しているので充電完了と思いきや、手に取るとスッとダウンしてしまいます。「こりゃダメだ！」

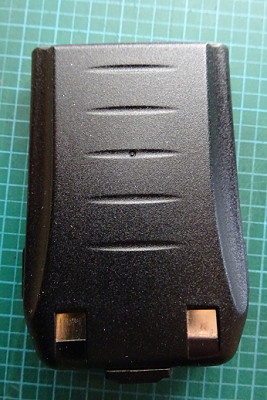

　気が付けばバッテリーが膨らんでいます。「ありゃ〜！いつからこうなったんだろう？」なんて思っても後の祭り。バッテリーパックを新調すると8,000円程します。

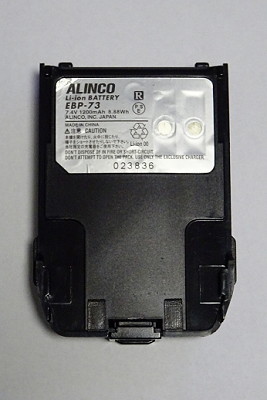

　移動運用はしないし、スタンドに挿していれば問題なく受信器（？）として使えるのですが・・・「8,000円はちょっと高いな〜！」と・・・「買う？買わないと手にも取れないし・・・」と考えながらバッテリーパックを眺めていると『EBP-73 7.4V 1200ｍAh 8.88Wh』と書いてあります。

　「充電電池6本分か〜」でも単4タイプだって、この電池パックの中には入らないことは一目瞭然です。次に「デジカメの交換電池は？」と思って見ると『3.6V 1240ｍA』で電流容量は良いものの電圧は半分、これを2個直列に・・・でも入らない。

　次はネットショップで7.4Vを検索するとあるものの寸法が書いてないので入るかどうか分からない。組込み用の電池もあるけれど、それなりな価格です。「どうしようかな〜？」思っているとオリンパスの一眼の互換バッテリ「BLS-5」があるのに気が付きました。寸法を測ってみると何んとなく良い感じ。さらに中の電池だけなら更に薄くなり良さそう。それに価格は1,080円です。「新品のバッテリーパックが約8,000円だから1/7の出費で回復するなら良いんじゃない！」と・・・早速、分解し中の電池取り出してEBP-73に移植することにしました。

移植手術は簡単

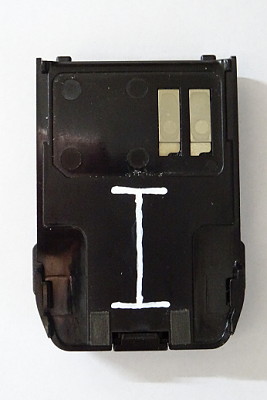

　移植手術と言っても何も難しいことはありません。不良になった電池を取り出して新しい電池を入れるだけです。ただ、気を遣うのは電池がどの位置に入っているかということです。無暗に開腹して中の電池を傷つけたくありません（どうせ不良になっているので構いませんが、傷つけて液漏れすると面倒です）ので、バッテリーパックの形状から大まかな目安を立てました。まずは中央の白線付近に沿って表面を少しずつV字に切開し中を確認することにしました。

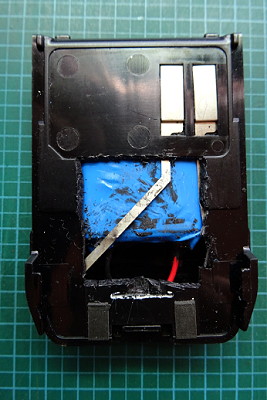

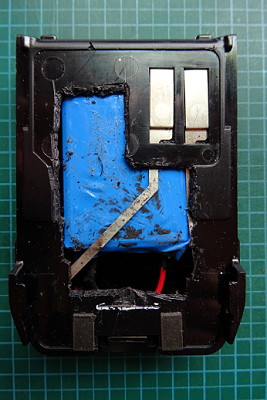

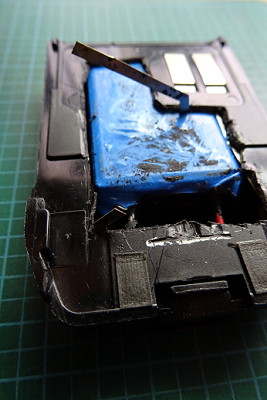

　大まかな位置が分かりましたので横方向の白線に沿って開口を広げました。電池の上に見えている斜めの薄板は裏の充電端子と表の無線機と接する接点を結んでいる配線（プラス側）です。もう一方の配線（マイナス側）は微かに見えています。電池からは赤と黒の線が出ており、それぞれ充電端子のプラス側とマイナス側に繋がっています。充電端子と接点にを結ぶ配線に電池がぶら下がっているだけの簡単な構造です。

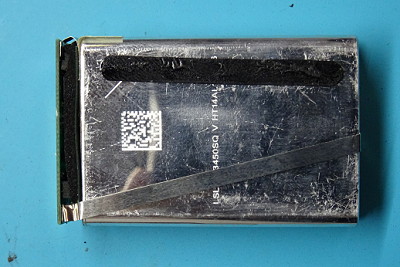

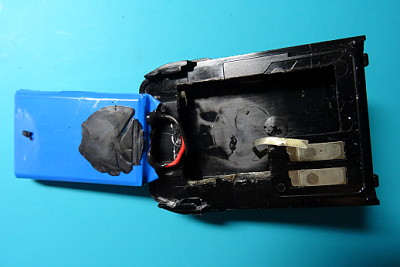

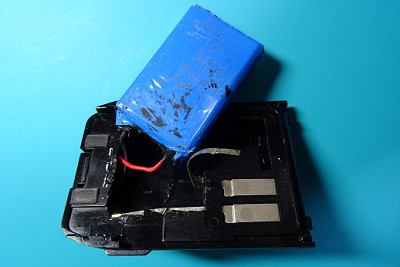

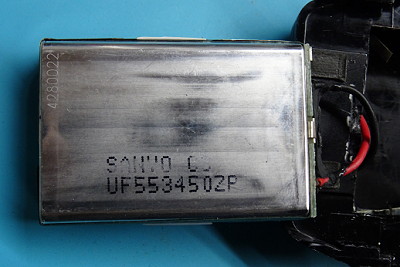

　電池を入れた後にモールドしてあるので取り出すのは大変です。幸いプラスチックなので多少曲げながら電池を引き出しました。電池からは赤黒の配線が出ています。電池は接着剤で貼ってありましたが強固ではなく助かりました。電池は熱収縮チューブで巻かれていました。それを剥がすと「SANYO」とありました。

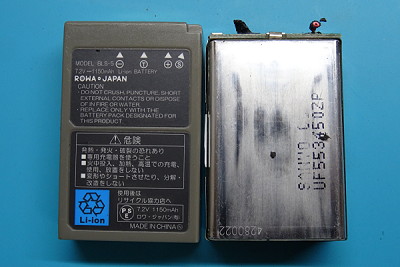

　代用電池（左）と取り外した電池（右）です。代用電池はオリンパス E-M１０MARK�V用の互換バッテリー（ROWA製、7.2V 1150ｍＡｈ）、価格は1,080円（Yahoo！ショッピング）のものです。電圧は7.4V→7.2V、容量は1200ｍAh→1150ｍAhと若干劣りますが同等と思って大丈夫でしょう。

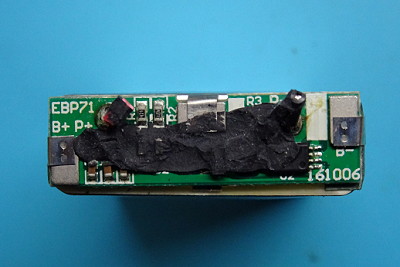

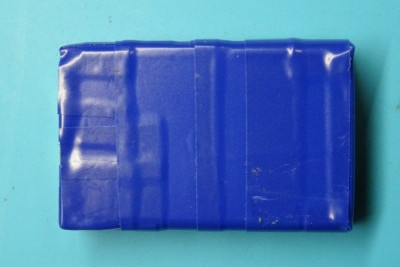

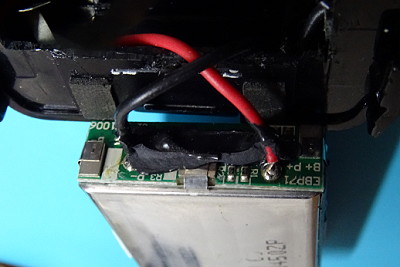

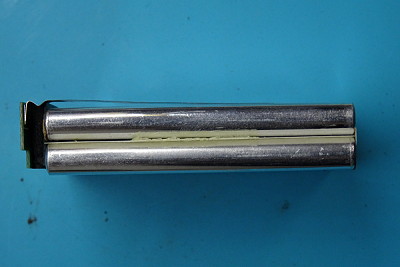

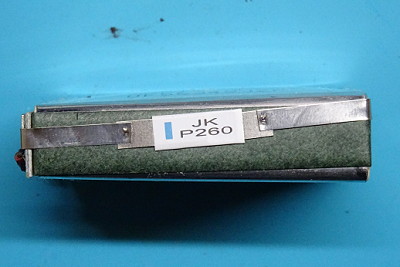

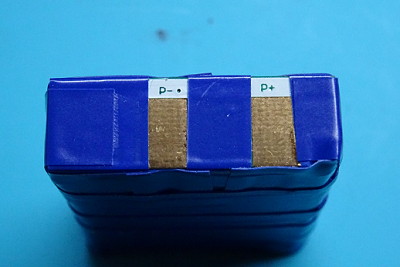

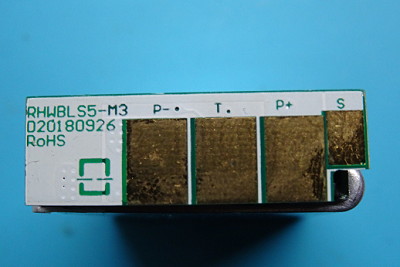

　代用電池は取り出した電池とほぼ同サイズで2個直列になっているところも同じです。基板も似たようについていました。P＋がプラス、P−がマイナス、TとSはカメラの残量表示機能用なので無視し、残して置いた赤黒の配線を半田付けします。また、代用電池をケースに入れる時に傷がつかないようにビニールテープを巻いて保護しました。

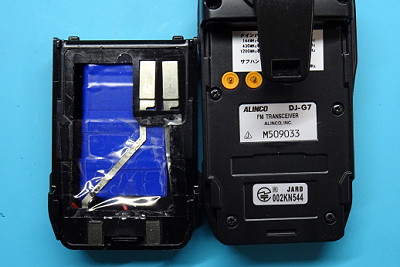

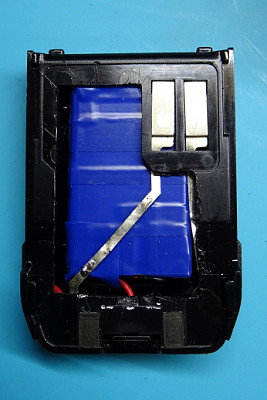

　いよいよ代用電池を入れ込みました。その後、切断していた薄板の配線を半田付けして完了です。切開した開口はトランシーバーにセットすれば内側となり表から見えませんので塞ぐ必要はありません。ただ薄板の配線が露出していますので、その部分を覆うように透明テープを貼りました。

おわりに

　充電スタンド（EDC-173）に差し込んだままにしていたので過充電になりバッテリーの寿命を短めたのかも知れません。しかし、差し込んでおくためのスタンドではないかとも思います。蘇生したバッテリーを本体に付けてスタンドに差し込むと赤いLEDが点灯し、しばらくすると消灯します。充電が完了したということでしょう。充電が完了すれば過充電はされないようにも思うのですが・・・代用電池がすぐにダメになるのか？長持ちするのか？これからテストしてみたいと思います。

　売価8,000円のバッテリーパックを1,080円の代用電池を使って蘇生する方法を示しました。何もALINCOのこのバッテリーに限った工作ではなく同様のバッテリーの蘇生も同様の手順で出来る筈です。タイトルは「蘇生大作戦」にしましたが簡単な工作です。大金を叩いて新調する前に試してみてはいかがでしょうか。

（２０２６．１．２２）
